鞍山高低压开关柜通电试验台 漏电保护调试：（以JDB-225；660V为例）在测试台工作电压41.4及30.6伏二种情况下，在测试保护器上的接线柱33和9之间接上可调电阻，阻值由大（27K）至小（17K）逐渐变化，直至不能启动为 止，记录此时阻值即为漏电闭锁电阻R闭。5：缺相保护测试：对于单相保护器，如JDB-80、DZB-1等在正常启动后，将电流调压器调零（相当于缺相），保护器能够自动跳闸，表示缺相保护完好。对于JDB225，80A为例，中间B相缺相，（即用导线将B相连结短路），将电流调至1.05倍（84A）并将电秒表清零，开始计时，小于2S跳闸表示缺相功能完好。6：测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好，按下启动按钮，调整输出电流，即可作额定电流或过载电流试验，热继电器动作后能自动跳闸并计时。7：熔断器测试：这是破坏性试验，只能用于抽检，将熔断器两端接于大电流接线柱上，可作额定电流或过载电流试验六：真空接触器三相同步试验方法1：按图接好真空接触器连接线2：将0-400V信号调整到和真空接触器线圈电压相符，按下三相计时按钮，大概2-10S，看电秒表三相数值是否一致，三相时间不能相差3％即可七：0-1200V1：按下面板1200V控制，调整水平面板上调压器，即可调整0-1200V输出，接线端子在控制柜后面，“UA、UB、UC、O”八：电阻调整方法0-145K电阻调整，左边是0-10-20……90K 调整，中间是0-5K-10-15K……45K右边是0-1K-2K……9K调整；假如需要35K电阻，那么先将左边选择开关拨至30K，中间选择开关拨至5K，右边选择2K将电阻输出开关拨至“投”电阻输出即为“37K”

鞍山高低压开关柜通电试验台使用方法1. 测试高压开关分（合）闸起动电压的接线方式见图（1）2. 测试高压开关合闸电压：机壳接地、接通电源后，把电压调到小，按住合闸按钮，旋动调压旋钮，使电压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压：按住分闸按钮，其它操作步骤与测试合闸电压相同，当开关分开时，电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时，原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线：请按说明书图 1将线连接。1.合闸：目的是检测“合闸”继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 时应可靠合闸。调节电压至 154V 时按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸：目的是检测分闸继电器在额定电压的 30％ 例：DC 220V 30％＝66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65％＝143V 时高压开关应可靠分闸。3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 调节电压至 154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线：请按说明书图 2将线连接。1. 合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。2. 分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

<鞍山>天正华意电气设备有限公司 高压开关试验台批发

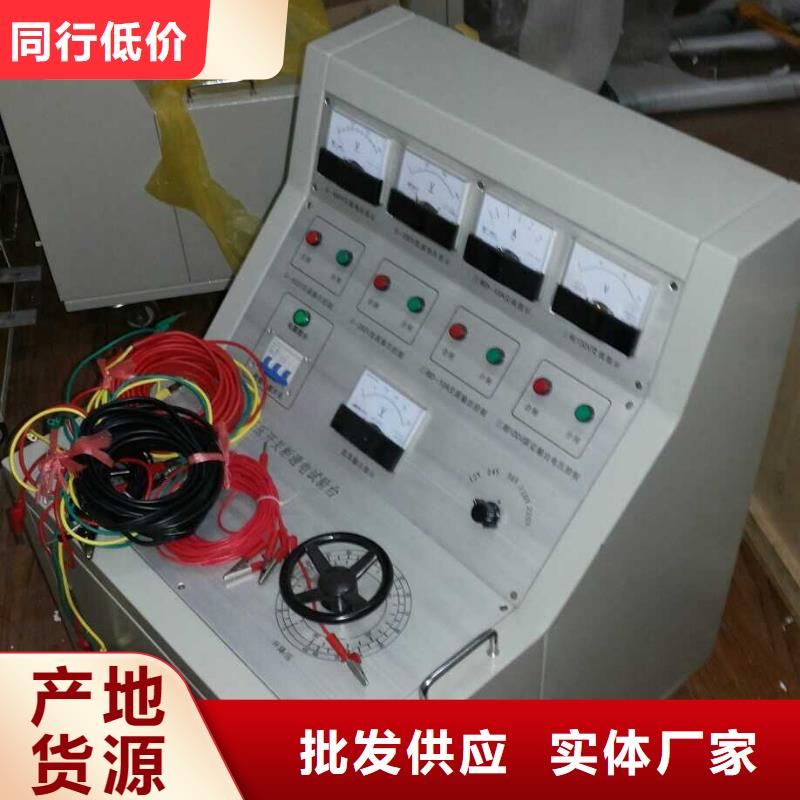

鞍山高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。

<鞍山>天正华意电气设备有限公司 高压开关试验台批发
高压开关试验台批发 <鞍山>天正华意电气设备有限公司

鞍山高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

鞍山高低压开关柜通电试验台内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

<鞍山>天正华意电气设备有限公司

鞍山高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

<鞍山>天正华意电气设备有限公司 高压开关试验台批发
高压开关试验台批发 <鞍山>天正华意电气设备有限公司

鞍山高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术，输出电压的稳定性高，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱，外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。技术指标输入电源：AC220V±10％ 50Hz直流输出：0～270V 连续可调20 A额定电流：10A 瞬时电流：20A 纹波系数：＜1％电压稳定度：＜1％环境温度：-20～50℃环境湿度：≤75％RH仪器重量：4.5kg

鞍山高低压开关柜通电试验台使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱（1）上，再插上电源插头送电。此时A、B、C相电源指示灯（-HL1、-HL2、-HL3）亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！试验台到位后才能在接线柱上接线！2、三相100V／１０Ａ固定输出在后面接线板接线柱（2）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出100V启动按钮（SB2）按上，三相交流固定输出指示灯（-HL5）亮，表示在接线柱（2）上有三相交流电压固定100V输出。做完该项试验后将三相交流固定输出100V停止按钮（SB1）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出100V接线柱无电压输出。3、三相380V／１０Ａ固定输出在后面接线板接线柱（5）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮（SB4）按上，三相交流固定输出指示灯（-HL7）亮，表示在接线柱（5）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮（SB3）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出380V接线柱无电压输出。4、三相可调交流0~100V/10A电压输出在后接线板的接线柱（3）上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上三相交流可调电压输出100V按钮（SB8），三相交流可调输出指示灯（-HL11）亮，表示在接线柱（3）上有三相交流有电压可输出，此时可顺时针旋转调压器手轮调压，监视三相可调电压、电流表（-PV4、-PA1~-PA3），可调输出0~100V/10A交三相交流电压。

<鞍山>天正华意电气设备有限公司 高压开关试验台批发 <鞍山>天正华意电气设备有限公司

鞍山高低压开关柜通电试验台 软件的操作方法：1、接好线后双击计算机的控制软件图标 打开软件主界面。如图4图42、选择对应断路器磨合工位的串口号打开串口，（只有在次使用时需要选择串口并打开，以后电脑默认自动打开串口）3、根据实际断路器磨合需要可选择打开或关闭对应的工位，或者打开全部工位。4、选择对应断路器磨合工位的磨合方式，单分单合，合分 ，分合分。5、设置好对应断路器磨合工位的时间间隔，设置范围为0.1s — 25.5s。设置间隔时间时要考虑储能时间的长短。6、设置电源输出时间，设置范围为0.1s — 25.5s。设置时应大于开关的合分闸时间，弹簧机构一般设置为0.3s-1s，如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。7、设置好对应断路器磨合工位需要磨合的次数，为65535次。8、点击运行开始磨合测试。磨合过程中可以暂停磨合，暂停磨合按暂停键，按暂停键磨合次数不清零，再磨合时点运行键会从上次磨合的次数开始计数；磨合过程中可以磨合，结束磨合时按停止键，按停止键时磨合次数自动清零，再次点运行键启动磨合时计数从零开始。9、当出现拒合、拒分、误合、误分、磨合结束时，系统自动切断电源输出，同时软件提示。

鞍山高低压开关柜通电试验台 矿用高低压开关保护器试验台使用说明书青岛天正华意电气设备有限公司一：概述该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。二：主要技术参数工作电压：三相四线，380V，50Hz。三相可调电输出：0-660V/0-1140V，容量范围65％-120％U e可调，容量为3kVA。单相模拟信号：0-36V，0-127V，0-380V。试验大电流： 0-2500A动作时间测量：0-999.99s。计时精度：1ms。电阻投入：0-145KΩ。三相同步测量：0-999.99s真空管耐压测试仪：0-10kV。接触电阻测量精度：1微欧。记时装置精度：0.001秒。三 ：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。

<鞍山>天正华意电气设备有限公司 高压开关试验台批发

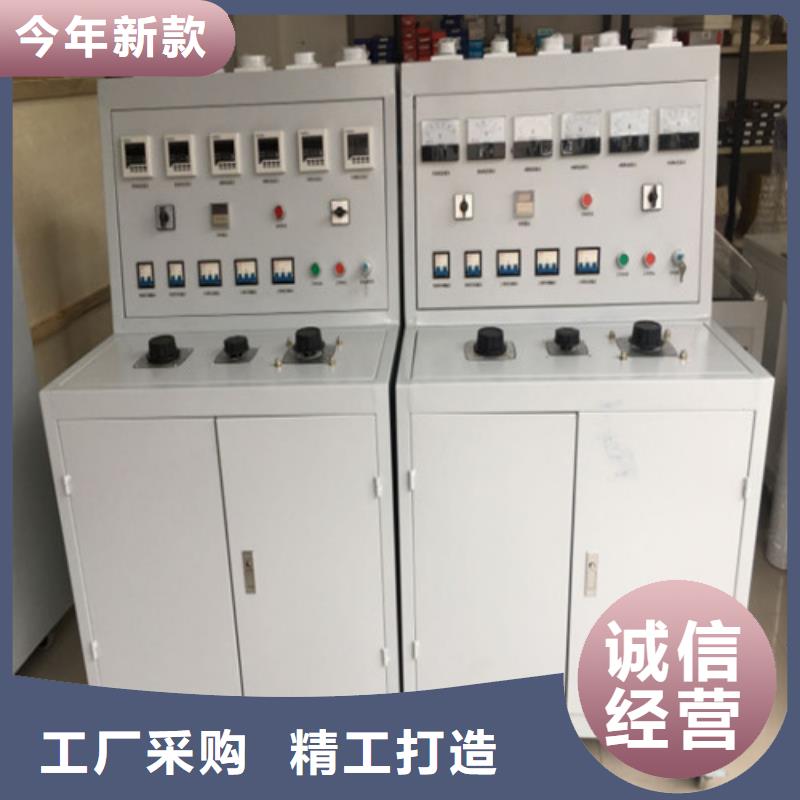

鞍山高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

<鞍山>天正华意电气设备有限公司 高压开关试验台批发
<鞍山>天正华意电气设备有限公司

鞍山高低压开关柜通电试验台 开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。（五）外接电源输入为直流时合分闸输出为直流，外接电源输入为交流合分闸输出为交流。（六）当使用外接电源时合分闸输出端不能短路。（需在电源输入端或输出端加短路保护）（七）接线方法：首先将开关状态信号（5脚和7脚）夹在断路器断口上（或与断口状态对应的辅助开关上）；当需要检测辅助开关时（6脚和7脚）接对应的常开或常闭触点（软件中可设置）； 合闸（1脚）连接对应的合闸线圈，分闸（2脚）连接对应分闸线圈（电保持如接触器不接，悬空）；公共端对应负极；储能接储能电机(没有储能的不接，如电保持可不接)。

高压开关试验台批发

鞍山高低压开关柜通电试验台 具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。一份

<鞍山>天正华意电气设备有限公司 高压开关试验台批发

鞍山高低压开关柜通电试验台 仪器使用注意事项 使用仪器前请首先将仪器可靠接地，以确保人身及仪器。 2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。 3.仪器在工作时内部有220V直流电流输出，请注意。 4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。5.各断口线连接必须良好，以免因开关振动影响测试数据。6.仪器内部有220V电压，请不要打开机壳。TH-HC高压开关综合特性测试仪一、概述随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。
